Siatki pierścieniowe i heksagonalne do ochrony przed obrywami skalnymi

Siatki heksagonalne o podwójnym skręcie oraz siatki pierścieniowe stanowią podstawowe elementy geotechnicznych systemów ochrony przed obrywami skalnymi i stabilizacji zboczy. W większości zastosowań funkcję podstawowego elementu powierzchniowego pełni siatka heksagonalna, natomiast siatki pierścieniowe stosowane są tam, gdzie wymagane jest przejmowanie wysokich obciążeń dynamicznych.
Czym są siatki pierścieniowe i heksagonalne?
Siatki pierścieniowe oraz siatki heksagonalne o podwójnym skręcie są elementami geotechnicznych systemów ochrony zboczy i ścian skalnych. Ich zadaniem jest stabilizacja powierzchni skalnych oraz ograniczenie ryzyka obrywów poprzez kontrolowanie przemieszczania się luźnych fragmentów skał. Siatki heksagonalne stosowane są głównie do powierzchniowego zabezpieczenia skarp i zboczy oraz utrzymywania zwietrzeliny przy powierzchni stoku. Siatki pierścieniowe dzięki wysokiej zdolności pochłaniania energii wykorzystywane są w miejscach narażonych na większe obciążenia dynamiczne oraz jako element systemów przechwytujących odłamki skalne. W praktyce projektowej siatki heksagonalne stanowią podstawę większości systemów aktywnej stabilizacji zboczy, natomiast siatki pierścieniowe wykorzystywane są jako elementy systemów o podwyższonej zdolności pochłaniania energii Kompletne rozwiązania obejmują również liny stalowe, kotwy gruntowe, płyty kotwiące oraz elementy montażowe, tworząc zintegrowane systemy zabezpieczenia.
Rodzaje systemów ochrony przed obrywami skalnymi
W wielu realizacjach oba typy siatek współpracują ze sobą jako element jednego systemu zabezpieczenia. Dobór rozwiązania wynika z analizy geologicznej, geometrii zbocza oraz prognozowanej energii potencjalnych obrywów.

W zależności od warunków geologicznych oraz charakterystyki zagrożenia stosowane są różne rozwiązania techniczne.

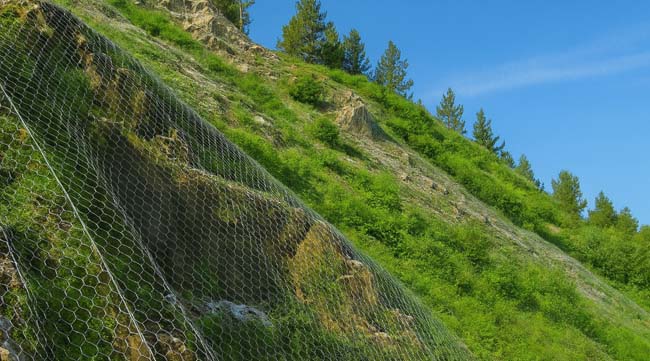

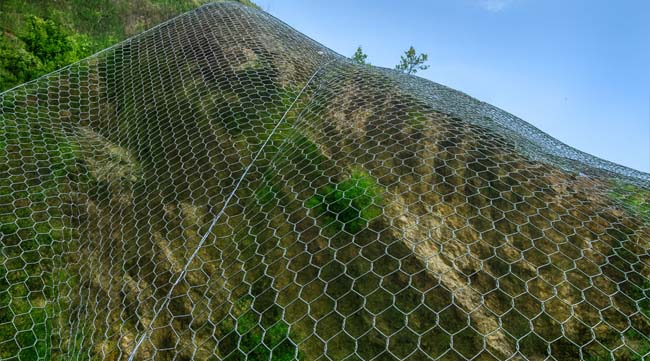

Systemy aktywne stabilizują powierzchnię zbocza poprzez zamocowanie siatki do podłoża za pomocą kotew i lin stalowych, ograniczając możliwość powstawania obrywów.

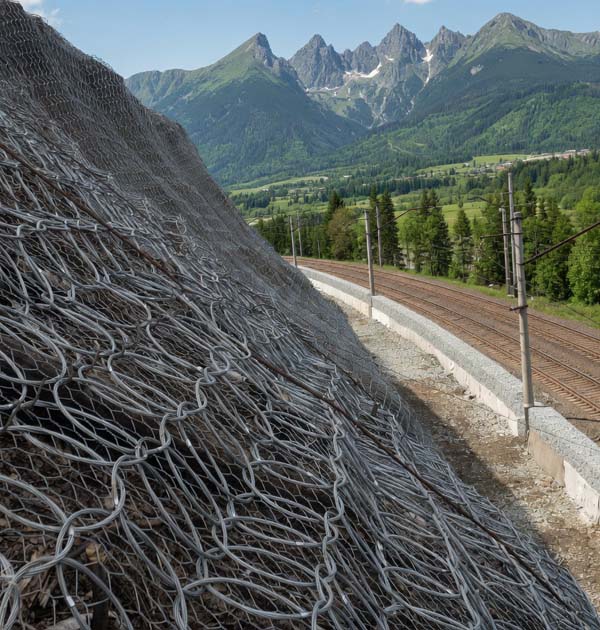

Systemy kurtynowe (drapery) umożliwiają kontrolowane przemieszczanie się odłamków skalnych po powierzchni siatki do podnóża zbocza.

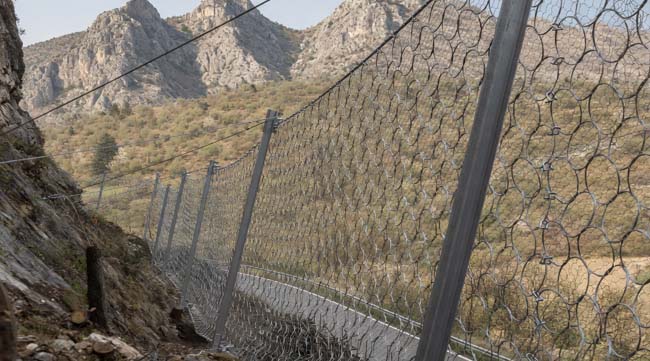

Systemy pasywne wykorzystują bariery ochronne przechwytujące spadające odłamki skalne przed dotarciem do infrastruktury.

Dobór rozwiązania zależy od geometrii zbocza, warunków geologicznych, wielkości zagrożenia oraz energii potencjalnych obrywów.

Gdzie stosuje się systemy ochrony przed obrywami skalnymi?

Systemy wykorzystywane są przede wszystkim w:
● zabezpieczeniach skarp i zboczy;
● ochronie ścian skalnych;
● drogach ekspresowych i autostradach; ● liniach kolejowych;
● tunelach;
● wykopach drogowych;
● obiektach hydrotechnicznych;
● kamieniołomach;
● kopalniach odkrywkowych;
● terenach górskich;
● obiektach przemysłowych;
● ochronie infrastruktury krytycznej.

Dlaczego warto stosować systemy ochrony przed obrywami skalnymi?

Najważniejsze zalety systemów to:
● zwiększenie bezpieczeństwa infrastruktury i jej użytkowników;
● ograniczenie ryzyka obrywów skalnych; ● skuteczna stabilizacja skarp i zboczy;
● wysoka odporność na warunki atmosferyczne;
● możliwość pracy w trudnych warunkach geologicznych;
● długa trwałość eksploatacyjna;
● kompatybilność z systemami kotwienia;
● możliwość projektowania indywidualnych rozwiązań.

Jakie parametry są ważne przy wyborze?

Przy doborze systemu należy uwzględnić:
● charakterystykę geologiczną podłoża;
● wysokość i nachylenie zbocza;
● rodzaj zagrożenia;
● typ siatki;
● średnicę drutu;
● średnicę pierścieni;
● wielkość oczek;
● rodzaj powłoki antykorozyjnej;
● system kotwienia;
● trwałość projektową;
● klasę energii systemu (dla barier ochronnych).

Charakterystyka techniczna

● siatki heksagonalne o podwójnym skręcie;
● siatki pierścieniowe z drutu stalowego;
● średnica drutu: 2,0–3,0 mm;
● średnica pierścieni: 250, 300 lub 350 mm;
● konfiguracja pierścieni: 6-ring;
● powłoki ochronne: Zn-Al (Galfan);
● współpraca z linami stalowymi, kotwami gruntowymi i płytami kotwiącymi;
● wykonanie standardowe lub projektowe.

Dobór rozwiązania według zastosowania

Zastosowanie Zalecane rozwiązanie
Stabilizacja powierzchni skarp i zboczy Siatka heksagonalna o podwójnym skręcie
Zabezpieczenie zwietrzeliny i luźnych fragmentów skał System aktywny
Kontrolowane sprowadzenie odłamków skalnych System kurtynowy (drapery)
Przechwytywanie spadających bloków skalnych Siatka pierścieniowa + bariery ochronne
Obszary o wysokiej energii obrywu Systemy pierścieniowe o wysokiej zdolności pochłaniania energii

Tabela parametrów technicznych

Parametr Typowe wartości
Typ siatki podstawowej heksagonalna o podwójnym skręcie / pierścieniowa
Średnica drutu 2,0–3,0 mm
Średnica pierścieni 250 / 300 / 350 mm
Konfiguracja pierścieni 6-ring
Powłoka Zn-Al (Galfan), cynkowa, PVC, PA6
Zastosowanie systemy aktywne, systemy kurtynowe, systemy ochrony przed obrywami skalnymi
Elementy współpracujące liny stalowe, kotwy gruntowe, płyty kotwiące

Tabela parametrów technicznych

Parametr Typowe wartości
Typ siatki podstawowej heksagonalna o podwójnym skręcie / pierścieniowa
Średnica drutu 2,0–3,0 mm
Średnica pierścieni 250 / 300 / 350 mm
Konfiguracja pierścieni 6-ring
Powłoka Zn-Al (Galfan), cynkowa, PVC, PA6
Zastosowanie systemy aktywne, systemy kurtynowe, systemy ochrony przed obrywami skalnymi
Elementy współpracujące liny stalowe, kotwy gruntowe, płyty kotwiące

Uwagi techniczne

● Dobór systemu powinien być poprzedzony analizą geologiczną oraz oceną zagrożenia obrywami skalnymi.
● Siatki heksagonalne i pierścieniowe pełnią różne funkcje i często stanowią element jednego systemu zabezpieczenia.
● Parametry kotew, lin stalowych oraz płyt kotwiących powinny być dobierane jako część kompletnego rozwiązania projektowego.
● W środowiskach o podwyższonej agresywności zaleca się stosowanie powłok Zn-Al (Galfan) lub dodatkowych powłok polimerowych.

Materiały powiązane

● Gabiony i materace z siatki o podwójnym skręcie
● Gabiony zgrzewane, siatki i ogrodzenia
● Elementy montażowe do gabionów
● Geokrata komórkowa

Potrzebujesz dobrać system ochrony przed obrywami skalnymi?

Skontaktuj się z naszym zespołem, aby uzyskać wsparcie techniczne, dokumentację materiałową oraz ofertę dostosowaną do warunków geologicznych i wymagań projektu.
